TEAMACTUS | BACK-UP SIGHT

혁신적인 광섬유 기술을 활용한 직접 조준

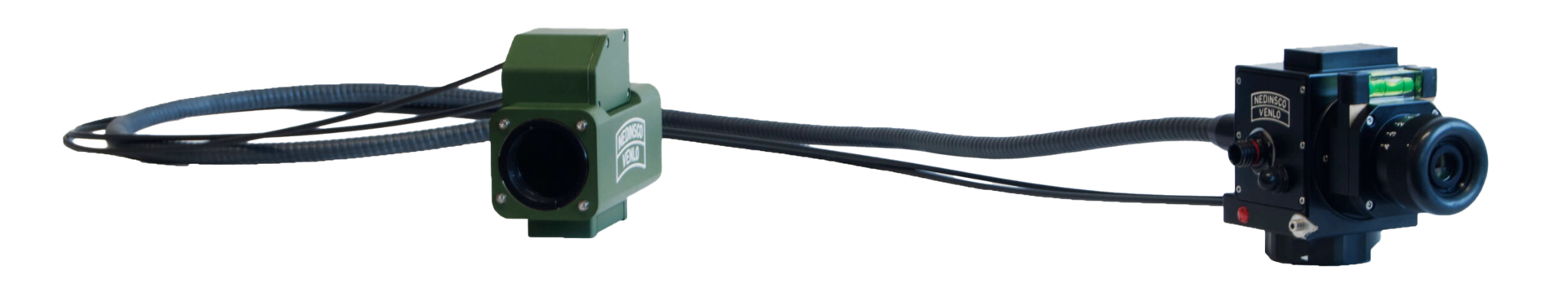

백업 사이트(BACK-UP SIGHT)는 장갑차 승무원이

비정상적인 상황에서도 목표물을 조준하고

교전할 수 있도록 지원하는 장비입니다.
전원이 필요 없는 백업 사이트는 비상용 장비이며, 기술성숙도(TRL) 9 단계를 충족합니다.
이 제품은 단일 시야각(Python) 모델과 이중 시야각(Cobra) 모델로 제공되며, 신규 장갑차뿐만 아니라
기존 장갑차 개량 프로그램에도

적합한 비전원식 직접 조준 장치입니다.
또한, 다양한 구경의 화기 및 여러 종류의

군용 차량에 맞춰 맞춤형 제작이 가능합니다.

		COBRA LR D-FOV	COBRA MR D-FOV	PYTHON S-FOV
기구
접안부 (HxWxL)		119x86x142 mm (4.7x3.4 x 5.6”)	120x105x172 mm (4.8x4.2x6.8”)	55x55x178 mm (2.2x2.2x7”)
대물부 (HxWxL)		138 x 90 x 180 mm (5.4x3.5x7.1”)	139x133x164 mm (5.5x5.3x6.5”)	56x62x173 mm (2.2x2.5x6.9”)
광섬유	Length	0.6 – 4.5 m (24 - 180”)
	Feed through hole armor	Ø40 mm (Ø1.58“)
	Bending radius	R152mm (R6”)
무게 ¹		7.6 kg (16.8 lb)	7.6 kg (16.8 lb)	3 kg (6.6 lb)
광학
최저 시야각 (FOV) (HxV)		2.2x1.6°	2.95x2.2°	2.2x1.6°
최고 시야각 (FOV) (HxV)		21.7x16.3°	20x15°	N/A
배율		1x, 10x	1.08x, 7.4x	10x
사출동공경		Ø6 mm (Ø0.24”)
접안거리		20 mm (0.79”)
디옵터		±4D
광섬유 해상력		670x500 or 500x670
레이저 필터 ²		OD5, 694 & 1064 nm
망선	조절	±1.4 mil	±3.8 mil	N/A
	형태 ²	Cross
	발광 기능 ²	Optional red LED
환경
운용 온도		-46°C (-50.8F) to +71°C (+159.8F
환경시험평가 기준		MIL-STD-810F
